J21系列普通型開式固定臺壓力機 |
 |
 |
主要特點： |

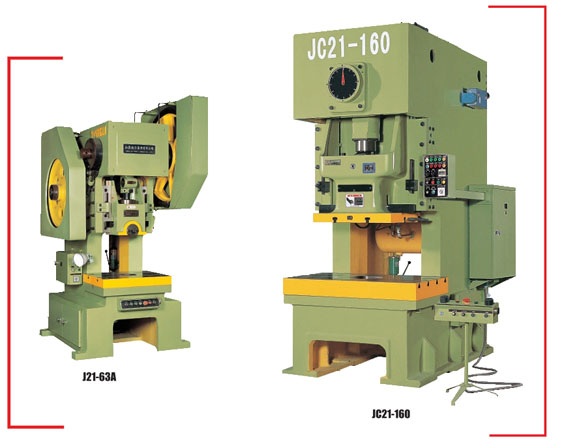

J21系列普通型開式固定臺壓力機
■ 采用曲軸橫放結構；
■ 剛性轉鍵式離合器；
■ 手動調模，刻度顯示；
■ 其中型號中帶有字母“A”的均裝有緊急制動裝置，可以使滑塊急停在0°~135°范圍內，并可配置光電保護器。
■ 型號中帶有字母“D”的為雙轉鍵結構，能有效克服沖壓時的反彈；
■ 其中JC21-160裝配有氣動摩擦離合器滑塊可急停在任意位置。
壓力機技術參數
|
J21-63A |
JD21-63A |
J21-80A |
JD21-80A |
JD21-100A |
JD21-125A |
JC21-160 |
|
公稱力 |
KN |
630 |
630 |
800 |
800 |
1000 |
1250 |
1600 |
|
公稱力行程 |
mm |
8 |
8 |
9 |
9 |
10 |
10 |
6 |
|
滑塊行程 |
Mm |
120 |
120 |
130 |
130 |
140 |
140 |
160 |
|
行程次數 |
Min-1 |
50 |
50 |
45 |
45 |
38 |
38 |
40 |
|
最大裝模高度 |
Mm |
300 |
300 |
350 |
320 |
320 |
320 |
350 |
|
裝模高度調節量 |
mm |
80 |
80 |
100 |
100 |
100 |
100 |
100 |
|
滑塊中心至機身距離 |
mm |
300 |
300 |
300 |
300 |
380 |
380 |
380 |
|
工作臺板尺寸（前后*左右） |
mm |
570
760 |
570
760 |
580
860 |
580
860 |
710
1100 |
720
1200 |
740
1300 |
|
工作臺板落料孔尺寸（上孔直徑*深度*下孔直徑） |
mm |
Φ200
45
Φ180 |
Φ200
45
Φ180 |
Φ200
45
Φ180 |
Φ200
45
Φ180 |
Φ260
50
Φ220 |
Φ260
50
Φ220 |
Φ300
50
Φ260 |
|
工作臺板厚度 |
mm |
90 |
90 |
100 |
100 |
120 |
120 |
150 |
|
機身工作臺板尺寸（直徑*前后*左右） |
mm |
鑄件Φ280
220
320
鋼板220
250 |
Φ280
220
320 |
鑄件Φ280
220
380
鋼板220
260 |
Φ280
220
380 |
鑄件Φ320
250
420
鋼板260
290 |
鑄件Φ320
250
420
鋼板260
290 |
Φ470 |
|
滑塊底面尺寸（前后*左右） |
mm |
280
320 |
280
320 |
280
380 |
280
380 |
420
560 |
420
560 |
580
770 |
|
模柄孔尺寸（直徑*深度） |
mm |
Φ50
80 |
Φ50
80 |
Φ60
75 |
Φ60
75 |
Φ60
80 |
Φ60
80 |
Φ65
85 |
|
立柱間的距離 |
mm |
鋼板450
鑄件320 |
320 |
鋼板515
鑄件410 |
410 |
鋼板630
鑄件580 |
鋼板620
鑄件580 |
730 |
|
電動機功率 |
KW |
5.5 |
5.5 |
7.5 |
7.5 |
7.5 |
11 |
15 |
|
外型尺寸（前后*左右*高） |
mm |
1550
1410
2610 |
1550
1410
2610 |
1610
1470
2680 |
1925
1470
2675 |
1960
1335
2850 |
2060
1600
3000 |
2200
1550
3160 | |
| |
|
|
